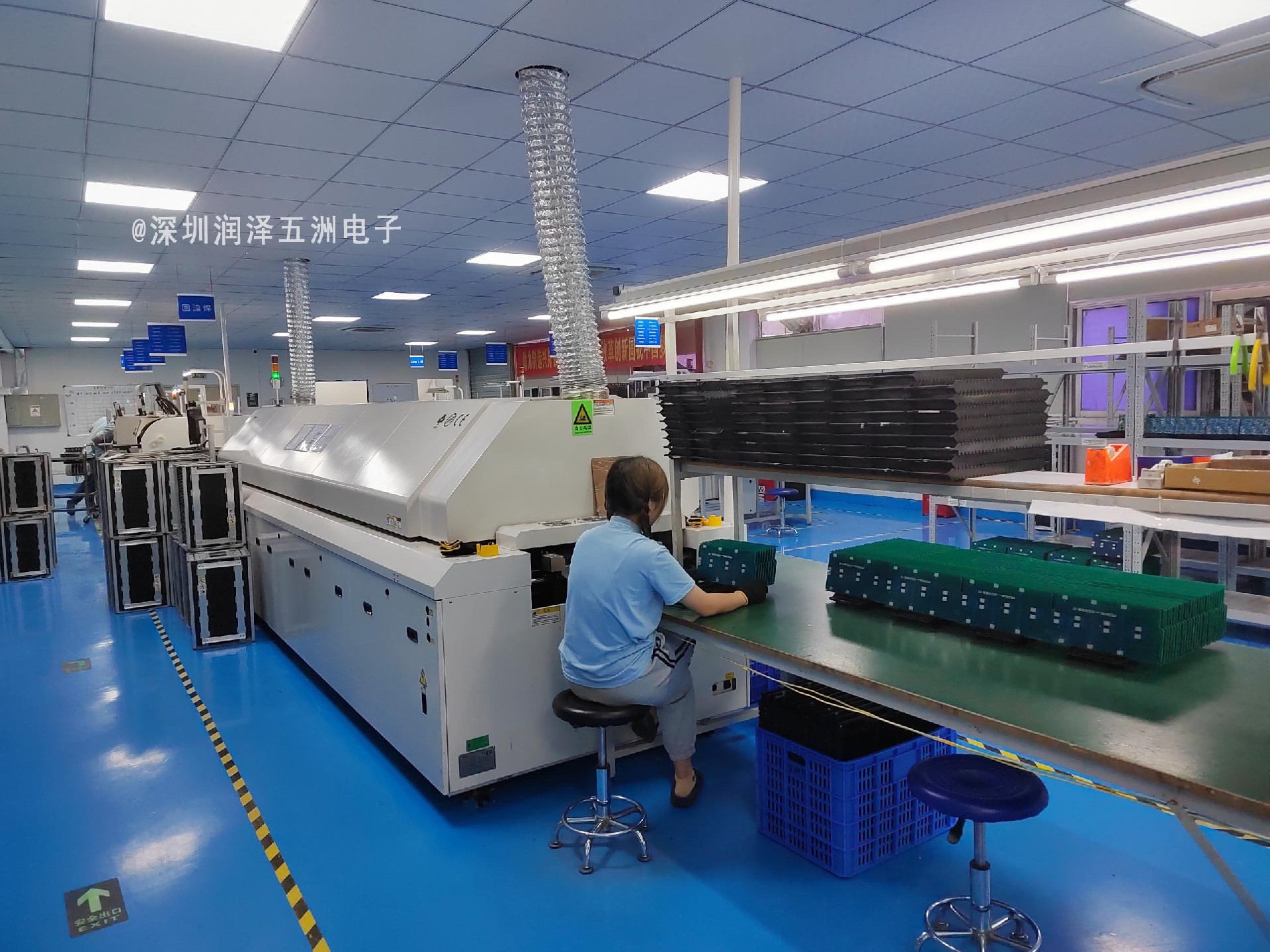

回流焊是一種在電子制造行業中廣泛應用的表面貼裝技術（SMT），它通過將焊接區域加熱到焊膏熔點以上的溫度，使焊膏熔化并與焊接區域形成可靠的焊點，從而實現電子元器件與印制電路板（PCB）之間的牢固連接。以下是對回流焊的詳細解釋：

定義

回流焊是指利用焊膏（由焊料和助焊劑混合而成的混合物）將一或多個電子元件連接到接觸墊上之后，通過控制加溫來熔化焊料以達到永久接合的一種焊接方法。它可以用回焊爐、紅外加熱燈或熱風槍等不同加溫方式來進行焊接。

原理

回流焊的工作原理基于物質的熱脹冷縮特性。在焊接過程中，首先將焊膏涂布在PCB的焊接區域上，然后將電子元件放置在焊膏上。隨后，通過加熱使焊膏中的金屬粉末熔化，并與PCB和元件的接觸面形成合金層，從而實現電氣和機械連接。加熱過程通常分為預熱、保溫、回焊和冷卻四個階段，以確保焊點質量的穩定性和可靠性。

工藝流程

回流焊的工藝流程主要包括以下幾個步驟：

1. PCB表面處理：先進行PCB表面的脫脂去污，然后在需要焊接的區域涂上焊膏。

2. 元件貼裝：使用貼片機將電子元器件精確地貼裝到PCB的焊膏上。

3. 預熱：將PCB送入回焊爐，通過預熱區使焊膏和PCB逐漸升溫，以減少溫度沖擊和熱應力。

4. 保溫：在保溫區保持一定的溫度和時間，使焊膏中的溶劑和助焊劑充分揮發，并促進焊料的均勻熔化。

5. 回焊：進入回焊區，焊膏熔化并與PCB和元件的接觸面形成合金層，實現焊接。

6. 冷卻：焊接完成后，通過冷卻區使焊點迅速冷卻并固化，以提高焊點的機械強度和電氣性能。

應用領域

回流焊廣泛應用于電子制造領域，特別是在表面安裝技術（SMT）中占據重要地位。它適用于各種電子產品的制造，包括通信設備（如手機、路由器等）、計算機設備（如主板、顯卡等）、消費電子產品（如電視、音響等）、汽車電子（如ECU、儀表盤等）、工業自動化設備（如PLC、工業機器人等）以及醫療設備（如醫療監護儀、心臟起搏器等）。

注意事項

在回流焊過程中，需要注意控制加熱溫度和時間，以避免過高的溫度導致焊料噴濺、產生焊球或焊膏氧化，以及過低的溫度導致助焊劑激活不足或焊膏冷焊。同時，還需要注意焊膏的選擇和涂布質量，以確保焊點的可靠性和穩定性。

綜上所述，回流焊是一種高效、可靠的電子焊接技術，在電子制造行業中具有廣泛的應用前景。
