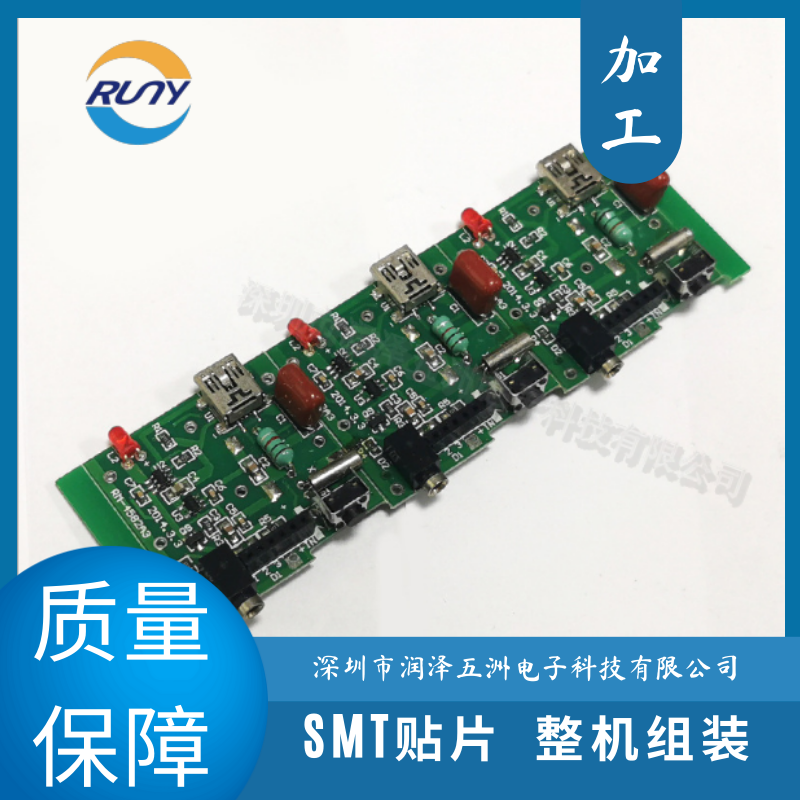

印刷電路板被認為是當前市場上可用電子產品的關鍵。在需要小工具進行計算的情況下，即使有必要的東西，如數字時鐘-很可能里面有一塊PCBA。PCBA，通過控制電子標志為小工具注入活力，因為它們必須滿足小工具的電子需求。

    為了實現這一點，電路板由一系列需要粘附的方式組成。銅通路使電路板能夠向PCBA的所有部分提供直流電。制造三種PCBA。因此，了解它們之間的比較至關重要，這樣您才能選擇滿足您需求的正確PCBA。為了更好地了解PCBA的功能，我們將漫步到如何制造PCBA，從而使您成為PCBA采購員。

    PCBA制造的主要步驟如下：

    PCBAShopper—開發PCBA設計

    要啟動PCBA制造過程，您必須首先制定計劃。PCBA架構師使用的最常用的設計軟件稱為ExtendedGerber，也稱為IX274X。關于PCBA配置，ExtendedGerber是一種非常棒的編程，因為它同樣扮演著輸出設計的角色。此擴展Gerber以發起者需要的編碼形式轉換所有數據。

    PCBAShopper—預鍵合內層使用的銅

    第三步成為電路板制造的初始階段。PCBA的設計一經層壓，制造商就必須將其預先粘合到層壓板上，作為電路板的結構填充。然后制造商移除銅以揭開之前的圖表。接下來，覆蓋板由一種稱為抗蝕劑的精美照片膠片固定。該元素使專家能夠獲得圖表照片和光刻膠印刷材料的理想組合。

    PCBAShopper—檢查和層對齊

    光學檢查和正確是非常必要的，因為一旦層對齊和層壓，任何存在的錯誤都無法修正。

    PCBAShopper—鉆孔

    在準備鉆孔PCBA時，使用X光機來尋找鉆孔點。此時，您應該先制作導向孔以固定電路板堆棧，然后再鉆更多孔。關于穿透這些鉆頭，在鉆孔中使用基于計算機的格柵，并使用擴展格柏計劃提供指導。完成后，將刮掉留在表面的任何多余的銅。

    PCBAShopper—PCBA電鍍

    了解柔性PCBA材料。

    將柔性層放置在堆疊的中心以保護外層電鍍程序利用合成材料將PCBA層融合在一起。清潔后，電路板會用化學物質浸泡。

    最后一次蝕刻

    關于PCBA外層的蝕刻，在蝕刻過程中使用錫保護來幫助確保銅。當所有不需要的銅被排空時，PCBA的關聯就已適當建立，并準備進行阻焊。

    結論

    其他步驟包括應用阻焊層、完成PCBA和絲印、電氣可靠性測試，最后是切割和分析。從制造商的角度來看，這些進一步的步驟是必不可少的，而不必為PCBA購物者詳細描述。正確理解上述過程肯定會說服您作為購物者在認為必要時決定和購買PCBA。
